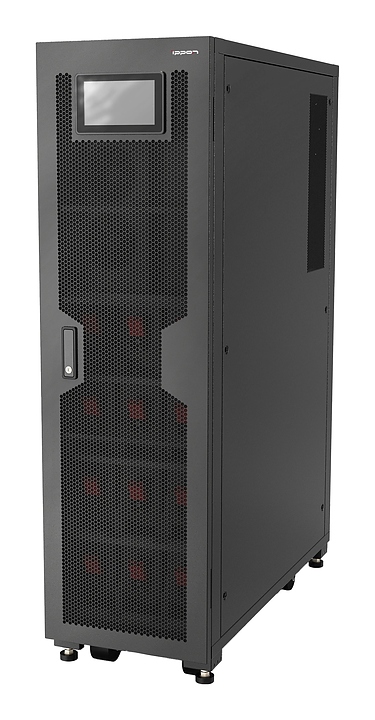

Источник бесперебойного питания Ippon Intatum Easy MB 60K используется в качестве резервного источника питания при отключении или сбоях электроэнергии в составе высоконагруженных инженерных систем, требующих стабильного электропитания, на предприятиях малого и среднего бизнеса и в различных учреждениях. Модель оснащена встроенными аккумуляторными батареями, панелью управления с сенсорным цветным жидкокристаллическим дисплеем с цифровыми, текстовыми и графическими сегментами индикации. Вертикально ориентированный корпус прямоугольного сечения выполнен из металла с покрытием черного цвета.
Комплектация:
USB-кабель
Кабель RS-232
Кабель параллельного подключения
Монтажный комплект
Инструкция по эксплуатации
Гарантийный талон
Заводская упаковка
Особенности:
Область применения:
Серверное оборудование
Центры обработки данных
Сетевое оборудование
Системы безопасности
Медицинское оборудование
Промышленное оборудование
Возможность работы с ДГУ (дизельно-генераторной установкой)
Разъемы:
Центральный блок управления (порты для объединения ИБП в параллельный режим, LBS-разъем для работы в параллельном режиме, светодиодные индикаторы состояния)
Разъем RS-585 для дистанционного управления и мониторинга
Разъем RS-232 (зарезервирован для сервисного обслуживания)
USB-порт (зарезервирован для сервисного обслуживания)
Универсальный слот для опциональных сетевых карт для сетевого управления и удаленного мониторинга
CAN-порт (зарезервирован для сервисного обслуживания)
Порт R-CAN (зарезервирован для сервисного обслуживания)
Сетевой порт (Fast Ethernet) (зарезервирован для сервисного обслуживания)
Разъем для опционального датчика температуры батарей
Вход для мониторинга состояния внешнего байпаса
Разъем для определения температуры батарей
Разъем EPO для удаленного отключения питания
Программируемые «сухие контакты»
Клеммный блок
Основные режимы работы ИБП:
Нормальный (линейный)
Батарейный
Автоматический байпас: непрерывное питание в случае перегрузки или неисправности
Ручной (сервисный) байпас
ECO для энергосбережения в режиме ожидания
Режим преобразователя частоты
Индикация:
Дисплей:
Режимы работы
Параметры входа
Параметры выхода
Информация о нагрузке
Состояние и параметры батареи
Состояние и параметры байпаса
Данные о параллельных модулях
Время и дата
Системные настройки
Журнал неисправностей
Светодиодные индикаторы состояния
Звуковая сигнализация
Безопасность:
Защита от короткого замыкания: активное отключение тока до 300% и отключение выхода по истечении 200 мс с помощью программного обеспечения
Защита от высоковольтных выбросов
Защита от перегрузки соответственно нагрузке:
В линейном режиме:
При 110%: переход в режим байпаса по истечении 60 мин.
При 125%: переход в режим байпаса по истечении 10 мин.
При 150%: переход в режим байпаса по истечении 60 с
Более 150%: переход в режим байпаса по истечении 200 мс
В режиме работы от батареи:
При 110%: отключение по истечении 60 мин.
При 110%: отключение по истечении 10 мин.
При 110%: отключение по истечении 60 с
Более 150%: отключение по истечении 200 мс
В режиме байпаса:
При 110%: переход в режим байпаса по истечении 60 мин.
От 110 до 125%: переход в режим байпаса по истечении 10 мин.
От 125 до 150%: переход в режим байпаса по истечении 60 с
Более 150%: переход в режим байпаса по истечении 200 мс
Функция тестирования состояния батарей
Самодиагностика с индикацией кодов неисправностей
Совместимость с операционными системами: Windows server 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix, MAC
Топология Online: двойное преобразование входного напряжения и нулевой интервал переключения для защиты оборудования, чувствительного к качеству электропитания
Резервирование мощности: до 8 параллельно работающих модулей
Высокая выходная мощность с коэффициентом (PF) 1.0
Широкий диапазон входного напряжения
Низкий уровень искажений при линейной нагрузке
Большая перегрузочная способность
Холодный старт: возможность запуска системы при отсутствии внешнего питания
Интеграция: поддержка протоколов RS-485 и SNMP (опционально), простое подключение к системам мониторинга
Возможность удаленного аварийного отключения питания
Интуитивно понятный интерфейс для удобства настройки и контря состояние системы
Эффективное охлаждение с помощью принудительной вентиляции
Колеса для удобства транспортировки
Тип аккумуляторных батарей: необслуживаемые герметичные свинцово-кислотные
Электромагнитная совместимость технических средств: ТР ТС 020/2011
Ограничение применения опасных веществ: ТР ЕАЭС 037/2016
Степень защиты оболочки: IP20
Эргономичный дизайн
Дополнительные характеристики:
Условия хранения:
Диапазон температуры окружающей среды: от -25 до 55 °С
Диапазон относительной влажности (без конденсата): от 5 до 95%
Высота над уровнем моря: от 0 до 4000 м
Условия эксплуатации:
Диапазон температуры окружающей среды: от 0 до 40 °С
Диапазон относительной влажности (без конденсата): от 5 до 95%
Высота над уровнем моря: от 0 до 4000 м
Параметры входа:
Номинальное напряжение: 380 / 400 / 415 В
Диапазон напряжения соответственно нагрузке:
50%: от 173 до 478 В
100%: от 304 до 478 В
Диапазон частоты: от 40 до 70 Гц
Ток заряда: от 1 до 15 А
Параметры выхода:
Полная мощность: 60000 В·А
Активная мощность: 60000 Вт
Номинальное напряжение: 380 / 400 / 415 В
Стабильность напряжения (батарейный режим): ±1%
Частота: 50 / 60 Гц
Стабильность цастоты (батарейный режим): ±0,1Гц
Интервал переключения: 0 мс
Крест-фактор: 3:1
Коэффициент нелинейных искажений:
При линейной нагрузке: 2%
При нелинейной нагрузке: 5%
Параметры батареи:
Количество установленных аккумуляторов: 120
Емкость 1 аккумулятора: 9 А·ч
Напряжение: 12 В
Длительность заряда (до 90%) из состояния полного разряда: 8 ч
Коэффициент полезного действия (КПД) при 100% нагрузке:
В линейном режиме: 96%
В батарейном режиме: 96%
В режиме ECO: 98%
Защита от высоковольтных выбросов: 440 Дж
Тепловыделение:
При питании от сети: 11160 BTU/ч
При питании от батареи: 11709 BTU/ч
Максимальный уровень звукового давления: 60 дБ
Диагональ дисплея: 7"
Длина кабеля USB: 1500 мм
Длина кабеля RS-232: 1500 мм
Длина кабеля параллельного подключения: 5000 мм
Опции (заказываются отдельно):
Модуль Сухие контакты AS413 (2072125)
