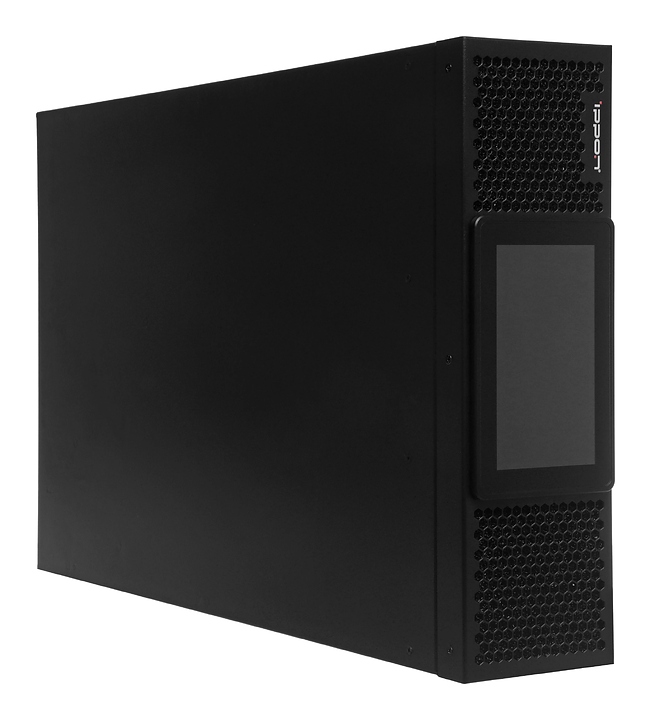

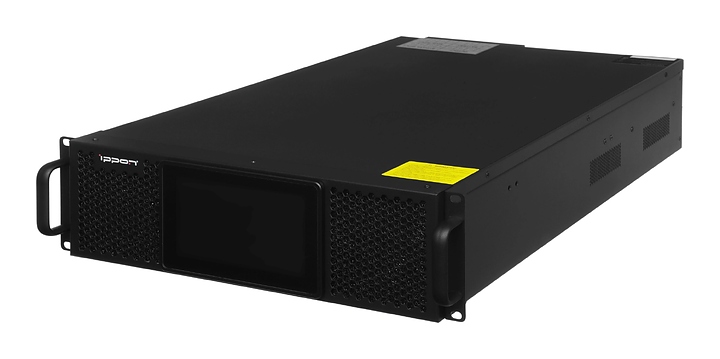

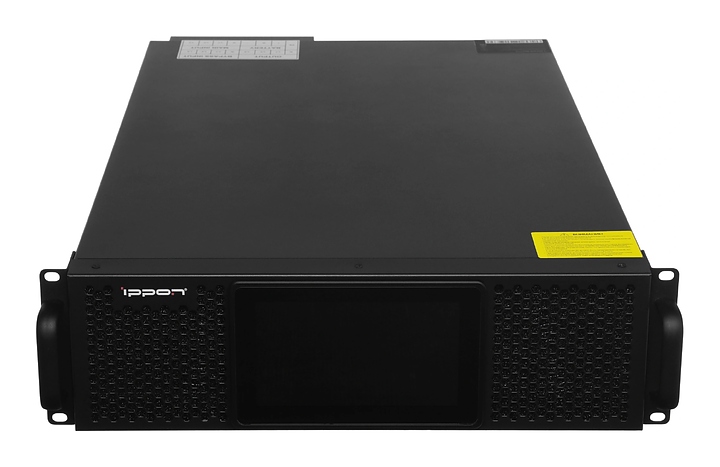

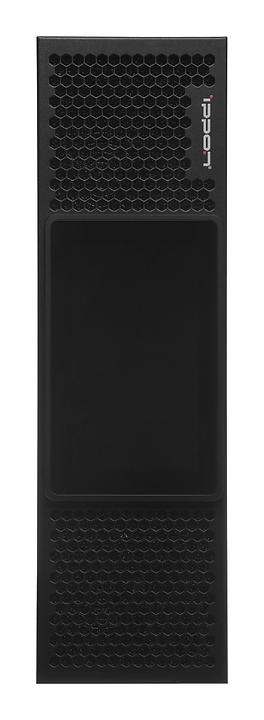

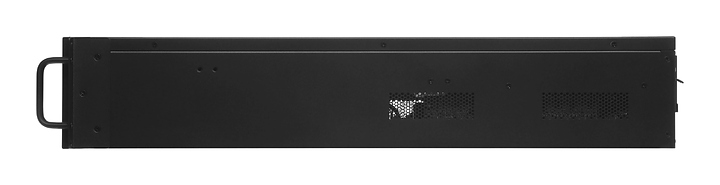

Источник бесперебойного питания Ippon Intatum RT 10K используется в качестве резервного источника питания при отключении или сбоях электроэнергии в составе высоконагруженных инженерных систем, требующих стабильного электропитания, на предприятиях малого и среднего бизнеса и в различных учреждениях. Модель оснащена панелью управления с сенсорным цветным жидкокристаллическим дисплеем с цифровыми, текстовыми и графическими сегментами индикации. Корпус прямоугольного сечения выполнен из металла с покрытием черного цвета.

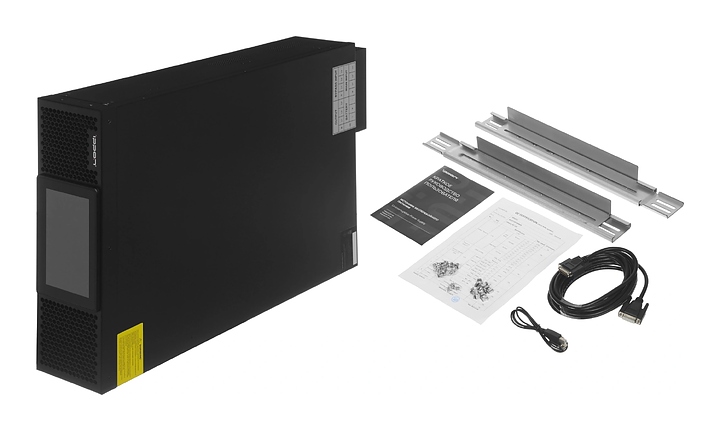

Комплектация:
USB-кабель
Кабель параллельного подключения
Монтажный комплект
Инструкция по эксплуатации
Гарантийный талон
Заводская упаковка
Особенности:
Область применения:
Серверное оборудование
Центры обработки данных
Сетевое оборудование
Системы безопасности
Медицинское оборудование
Промышленное оборудование
Возможность работы с ДГУ (дизельно-генераторной установкой)
Критичные системы, чувствительные к качеству электропитания

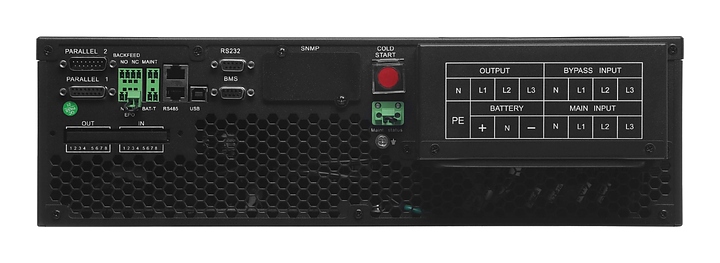

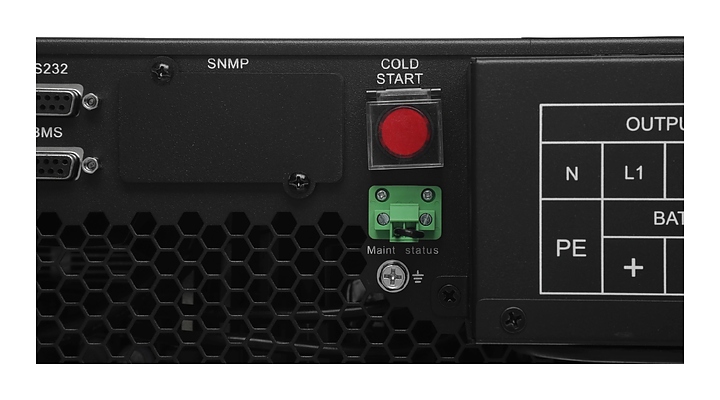

Разъемы:

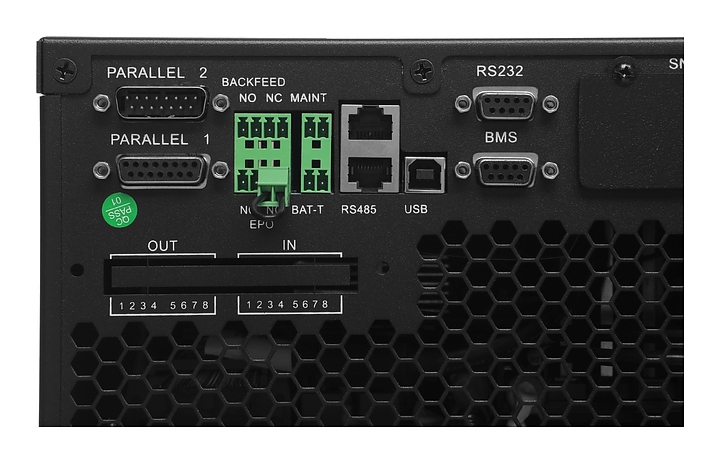

Порт USB Type B, разъемы RS-232 и RS-585 для дистанционного управления и мониторинга
Универсальный слот для опциональных сетевых карт для сетевого управления и удаленного мониторинга
Порты параллельного подключения
Клемма для подключения опционального датчика температуры батареи
Разъем EPO для удаленного отключения питания
Входы для мониторинга состояния внешнего байпаса
Программируемые «сухие контакты»

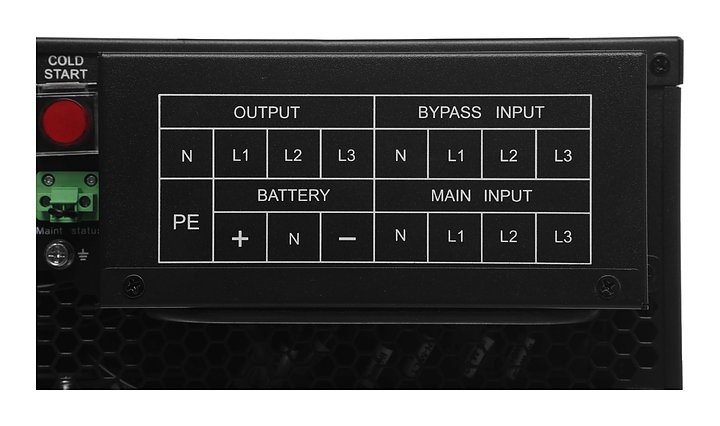

Клеммный блок
Основные режимы работы ИБП:
Нормальный (линейный)
Батарейный
Автоматический байпас: непрерывное питание в случае перегрузки или неисправности
Ручной (сервисный) байпас
ECO для энергосбережения в режиме ожидания
Индикация:
Дисплей:
Режимы работы
Параметры входа
Параметры выхода
Информация о нагрузке
Состояние и параметры батареи
Данные о модуле ИБП
Данные о модуле байпаса
Данные о силовом модуле
Время и дата
Системные настройки
Журнал неисправностей
Светодиодные индикаторы состояния
Звуковая сигнализация
Безопасность:
Защита от короткого замыкания: активное отключение тока до 300% и отключение выхода по истечении 200 мс с помощью программного обеспечения
Защита от высоковольтных выбросов
Защита от перегрузки соответственно нагрузке:
В линейном режиме:
При 110%: переход в режим байпаса по истечении 60 мин.
При 125%: переход в режим байпаса по истечении 10 мин.
При 150%: переход в режим байпаса по истечении 60 с
Более 150%: переход в режим байпаса по истечении 200 мс
В режиме работы от батареи:
При 110%: отключение по истечении 60 мин.
При 110%: отключение по истечении 10 мин.
При 110%: отключение по истечении 60 с
Более 150%: отключение по истечении 200 мс
Отключение при отсутствии доступа к сети байпаса или переход на байпас при напряжении байпаса в допустимом диапазоне
В режиме байпаса:
При 110%: долговременная работа
От 110 до 125%: отключение по истечении 10 мин.
От 125 до 150%: отключение по истечении 60 с
Более 150%: отключение по истечении 200 мс
Функция тестирования состояния батарей
Самодиагностика с индикацией кодов неисправностей
Совместимость с операционными системами: Windows server 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix, MAC
Топология Online: двойное преобразование входного напряжения и нулевой интервал переключения для защиты оборудования, чувствительного к качеству электропитания
Резервирование мощности: до 8 параллельно работающих модулей
Высокая выходная мощность с коэффициентом (PF) 1.0
Широкий диапазон входного напряжения
Низкий уровень искажений при линейной нагрузке
Большая перегрузочная способность
Холодный старт: возможность запуска системы при отсутствии внешнего питания
Интеграция: поддержка протоколов RS-232, RS-485 и SNMP (опционально), простое подключение к системам мониторинга
Возможность удаленного аварийного отключения питания
Интуитивно понятный интерфейс для удобства настройки и контря состояние системы
Эффективное охлаждение с помощью принудительной вентиляции
Тип аккумуляторных батарей: внешние, необслуживаемые герметичные свинцово-кислотные
Электромагнитная совместимость технических средств: ТР ТС 020/2011
Ограничение применения опасных веществ: ТР ЕАЭС 037/2016
Степень защиты оболочки: IP20
Эргономичный дизайн
Дополнительные характеристики:
Условия хранения:
Диапазон температуры окружающей среды: от -25 до 55 °С
Диапазон относительной влажности (без конденсата): от 5 до 95%
Высота над уровнем моря: от 0 до 4000 м
Условия эксплуатации:
Диапазон температуры окружающей среды: от 0 до 40 °С
Диапазон относительной влажности (без конденсата): от 5 до 95%
Высота над уровнем моря: от 0 до 4000 м
Параметры входа:
Номинальное напряжение: 380 / 400 / 415 В
Диапазон напряжения соответственно нагрузке:
50%: от 152 до 304 В
100%: от 304 до 478 В
Диапазон частоты: от 40 до 70 Гц
Параметры выхода:
Полная мощность: 10000 В·А
Активная мощность: 10000 Вт
Номинальное напряжение: 380 / 400 / 415 В
Стабильность напряжения (батарейный режим): ±1%
Частота: 50 / 60 Гц
Стабильность цастоты (батарейный режим): ±0,1Гц
Интервал переключения: 0 мс
Крест-фактор: 3:1
Коэффициент нелинейных искажений:
При линейной нагрузке: 2%
При нелинейной нагрузке: 5%
Ток зарядки: от 1 до 5 А
Коэффициент полезного действия (КПД) при 100% нагрузке:
В линейном режиме: 95,4%
В батарейном режиме: 95,4%
В режиме ECO: 98%
Защита от высоковольтных выбросов: 440 Дж
Тепловыделение:
При питании от сети: 1860 BTU/ч
При питании от батареи: 1951 BTU/ч
Максимальный уровень звукового давления: 51 дБ

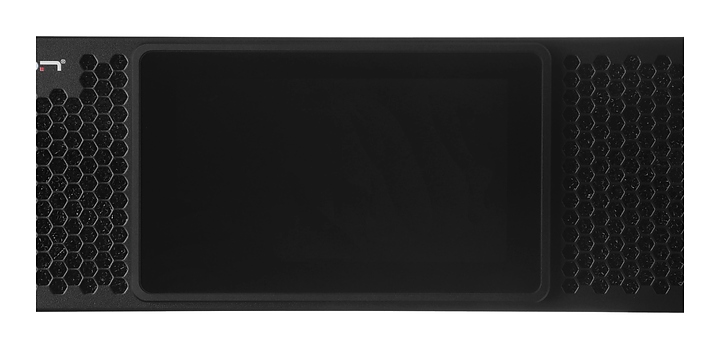

Диагональ дисплея: 7"
Длина кабеля USB: 1500 мм
Длина кабеля параллельного подключения: 5000 мм
Опции (заказываются отдельно):
Батарейный модуль Intatum RT/RTM (2068230)
Модуль байпаса Intatum RT MBP (2070923)
Модуль Сухие контакты AS413 (2072125)
Рельсы монтажные Intatum RTM (2152705)
