с натриевым АКБ, для компьютеров и периферии, для серверов и сетей, для ЦОД и серверных
Топология
online
Форм-фактор
в стойку, модульный, напольный
Время автономной работы
4.1 мин.
Входное напряжение
220 В
Выходное напряжение
220 В
Мощность
10 кВт
Мощность
10000 ВА
Страна-производитель
Китай
Родина бренда
Россия
Описание

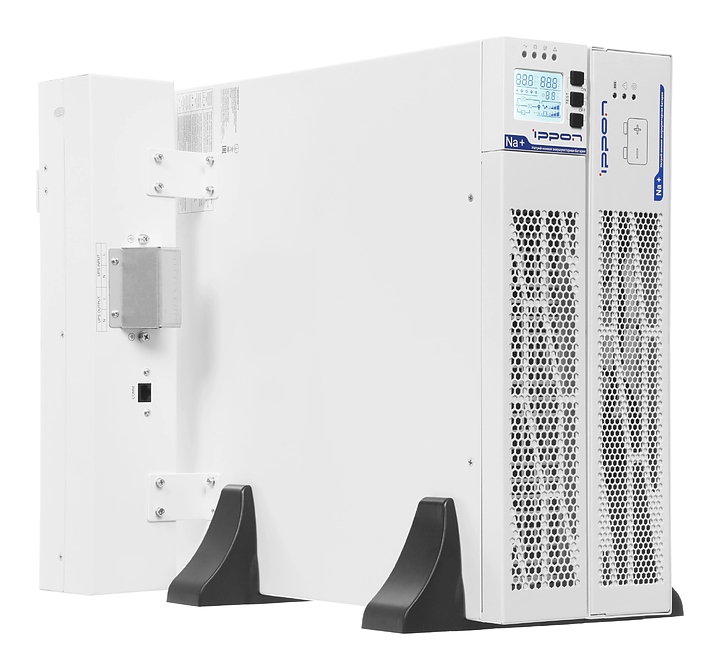

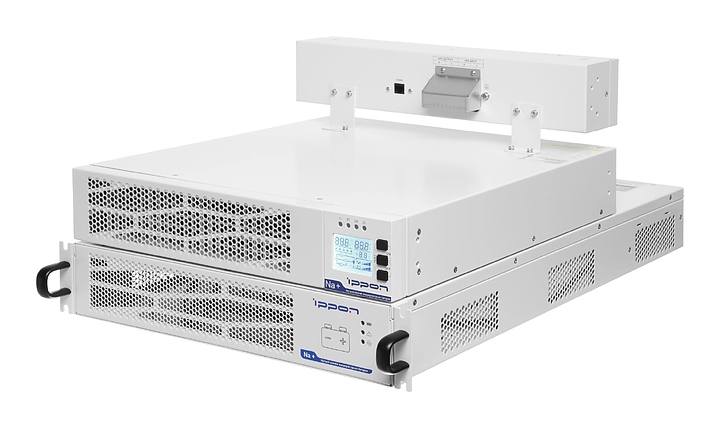

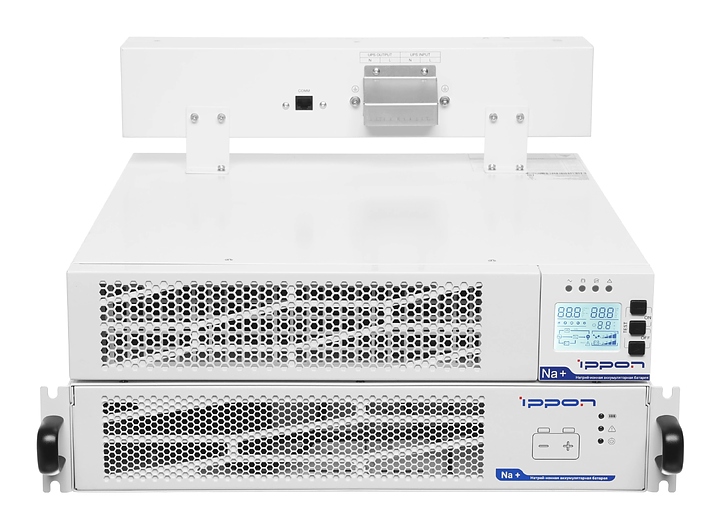

Источник бесперебойного питания Ippon Na+ II RTA 10K используется совместно с различными устройствами в качестве резервного источника питания при отключении или сбоях электроэнергии в офисах и домашних условиях. Модель состоит из 3 модулей: ИБП, внешнего батарейного модуля и выносного блока распределения питания. Модуль ИБП оснащен панелью управления с нажимными функциональными клавишами, жидкокристаллическим дисплеем с подсветкой и светодиодными индикаторами, батарейный модуль – собственным выключателем, блок распределения питания – выходными розетками. Корпусы модулей прямоугольного сечения выполнены из металла с покрытием белого цвета.

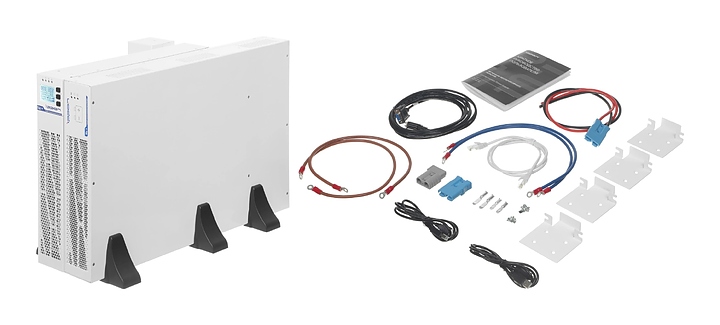

Комплектация:
Модуль ИБП (коробка 1):
USB-кабель
Инструкция по эксплуатации
Батарейный модуль (коробка 2):
Аккумуляторный кабель
USB-кабель
8 винтов М4Х8
16 винтов М4Х6
2 уголка для крепления в стойку
4 подставки для вертикальной установки
Выносной блок распределения питания (коробка 3):
2 монтажных уголка
Кабель RJ-45
4 кабеля питания
Гарантийный талон
Заводская упаковка
Особенности:
Область применения:
Локальные периферийные центры обработки данных и серверные
Мощные серверы, в том числе установленные в стойки
Периферийная компьютерная и вычислительная техника
Телекоммуникационное оборудование (офисные АТС, роутеры, маршрутизаторы, модемы)
Системы связи
Системы безопасности
Банкоматы

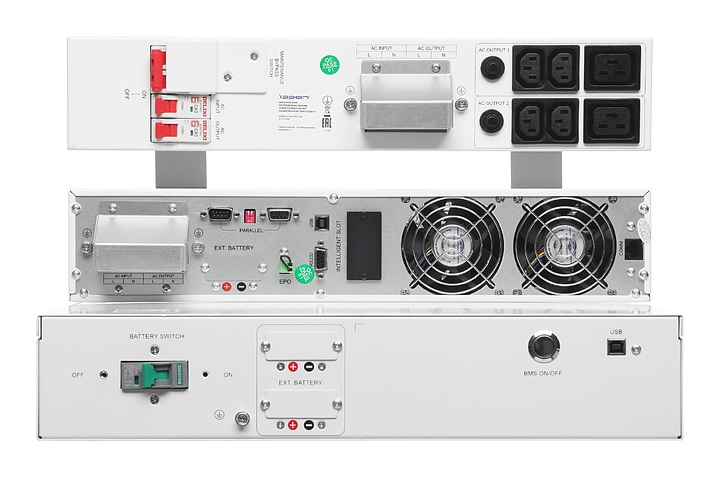

Разъемы:

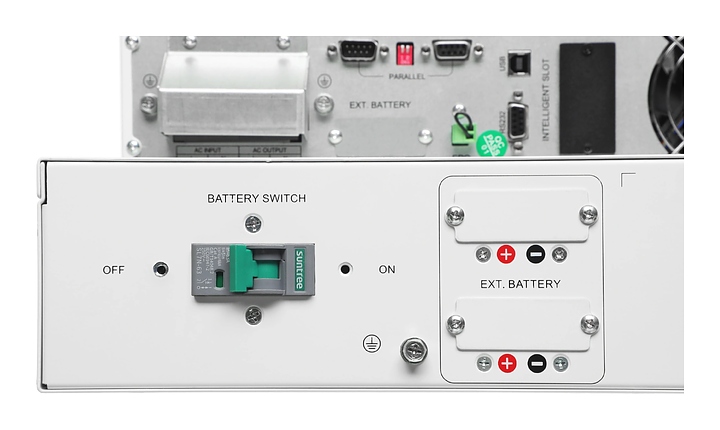

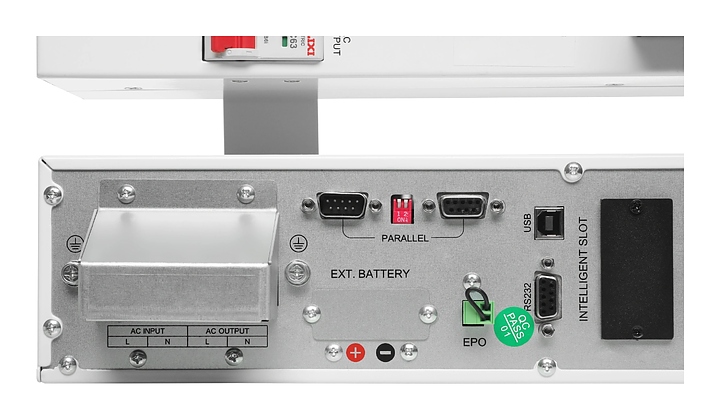

Модуль ИБП:
Клеммный блок
Порт USB и порт RS-232 для управления и мониторинга с ПК
Порт RJ-45
Универсальный слот для опциональных карт: возможность удаленного управления и мониторинга по сети по протоколу SNMP
Разъемы платы параллельного интерфейса
Разъем для подключения внешнего батарейного модуля
Разъем аварийного отключения EPO

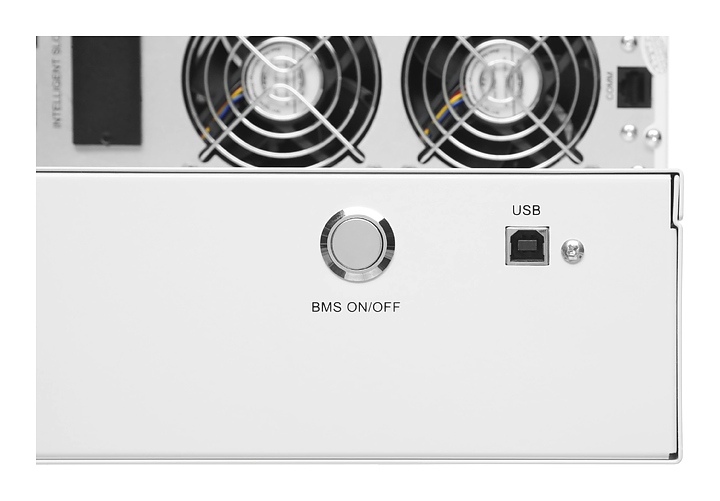

Батарейный модуль:
Тип соединения: Sp50

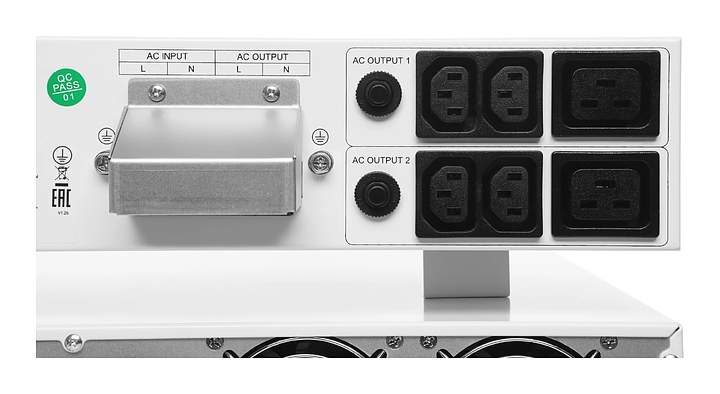

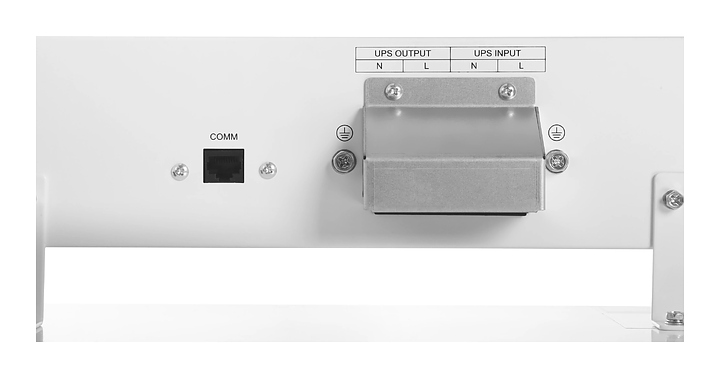

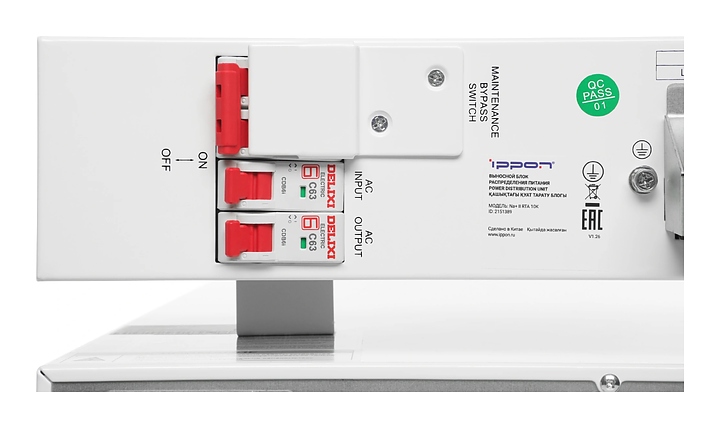

Блок распределения питания:
4 выходные розетки IEC 10 А
2 выходные розетки IEC 16 А
Клеммный блок
Режимы работы ИБП:
Нормальный (линейный)
Автономный (от батареи)
Байпас: непрерывное питание в случае перегрузки или неисправности
ECO для энергосбережения в режиме ожидания
Аварийный
Функциональные клавиши:
Включение / выключение
Тестирование
Беззвучный режим, управление

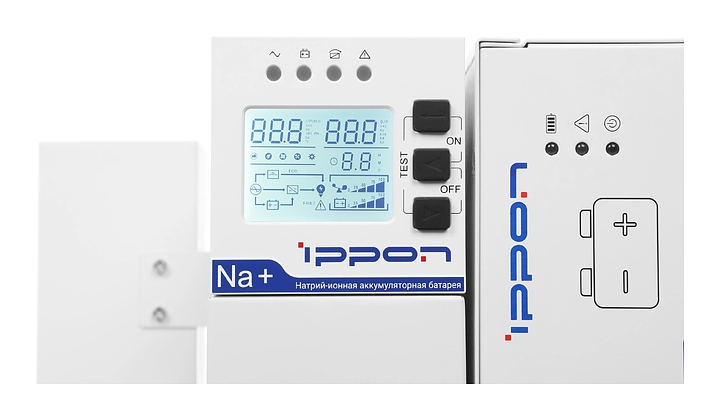

Индикация ИБП:
Дисплей:
Режимы работы
Входное и выходное напряжение, входная и выходная частота, температура внутри ИБП и другие параметры
Состояние батареи
Информация о нагрузке
Системные настройки
Отображение кодов неисправностей
Светодиодные индикаторы:
Работа инвертора
Работа батареи
Работа байпаса
Неисправность
Звуковая сигнализация
Безопасность:
Защита от короткого замыкания: выключатель
Защита от высоковольтных выбросов
Защита от перегрузки соответственно нагрузке:
В линейном режиме:
От 102 до 110%: переход на байпас через 30 мин.
От 110 до 130%: переход на байпас через 10 мин.
От 130 до 150%: переход на байпас через 30 с
Более 150%: переход на байпас через 500 мс
В режиме работы от батареи:
От 102 до 110%: отключение через 10 мин.
От 110 до 130%: отключение через 1 мин.
От 130 до 150%: отключение через 10 с
Более 150%: отключение через 500 мс
В режиме байпаса: в зависимости от внешнего выключателя
Совместимость с операционными системами: Windows 2000/2003/XP/Vista/2008, Windows 7/8/10, Linux, MAC и другие, поддерживающие протокол связи RS-232 или USB
Топология Online: двойное преобразование входного напряжения и нулевой интервал переключения для защиты оборудования, чувствительного к качеству электропитания
Холодный старт: возможность включения и временного питания от аккумулятора при отсутствии электропитания от сети
Возможность увеличения времени автономной работы при подключении опциональных батарейных модулей
Возможность удаленного аварийного отключения
Высокий коэффициент выходной мощности (PF) 1.0
АКБ II поколения с увеличенным ресурсом автономной работы
Преимущества натриевых АКБ:
Высокая плотность и быстрая зарядка
Долговечность и надежность
Устойчивость к низкой температуре
Безопасность и экологичность
Удобство обслуживания и хранения

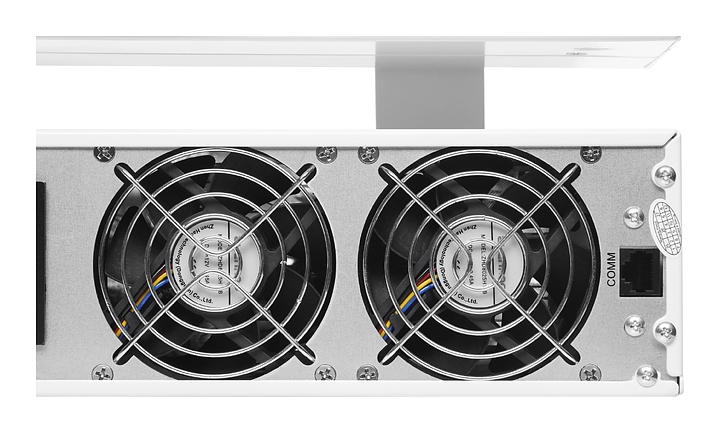

Эффективное охлаждение модуля ИБП с помощью принудительной вентиляции

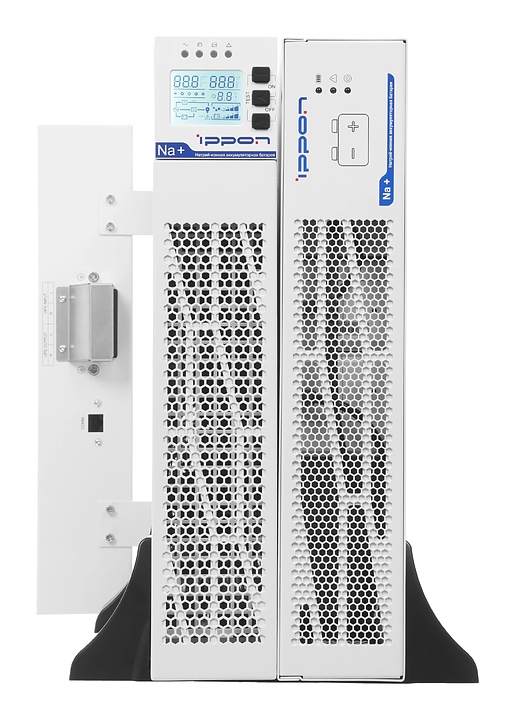

Универсальный монтаж: горизонтальное или вертикальное размещение, функция поворота дисплея соответственно монтажному положению
Электромагнитная совместимость технических средств: ТР ТС 020/2011
Ограничение применения опасных веществ: ТР ЕАЭС 037/2016
Степень защиты оболочки: IP20
Эргономичный дизайн
Дополнительные характеристики:
Условия хранения:
Диапазон температуры окружающей среды: от -30 до 60 °С
Диапазон относительной влажности (без конденсата): от 0 до 95%
Высота над уровнем моря: от 0 до 4000 м
Условия эксплуатации:
Диапазон температуры окружающей среды: от -20 до 40 °С
Диапазон относительной влажности (без конденсата): от 0 до 95%
Высота над уровнем моря: от 0 до 4000 м
Модуль ИБП:
Параметры входа:
Номинальное напряжение: 208 / 220 / 230 / 240 В
Диапазон напряжения соответственно нагрузке:
50%: от 110 до 300 В
100%: от 176 до 286 В
Диапазон частоты: от 40 до 70 Гц
Параметры выхода:
Полная мощность: 10000 В·А
Активная мощность: 10000 Вт
Номинальное напряжение: 208 / 220 / 230 / 240 В
Стабильность напряжения (батарейный режим): ±1%
Номинальная частота: 50 / 60 Гц
Стабильность частоты (батарейный режим): ±0,1 Гц
Коэффициент нелинейных искажений (батарейный режим): менее 3% при линейной нагрузке
Интервал переключения: 0 мс
Крест-фактор: 3:1
Коэффициент полезного действия (КПД) при 100% нагрузке:
В линейном режиме: 94,5%
В режиме ECO: 98%
Защита от высоковольтных выбросов: 585 Дж
Максимальный уровень звукового давления: 55 дБ
Длина USB-кабеля: 1200 мм

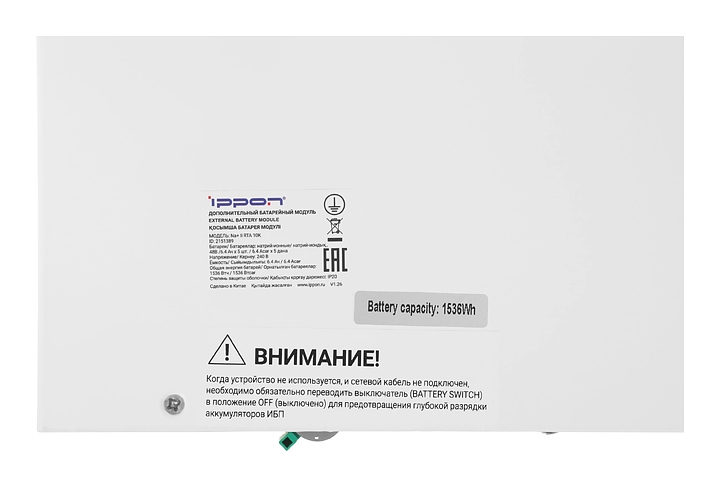

Параметры батарейного модуля:
Номинальное напряжение: 240 В
Максимальный ток: 56 А
Установленные батареи:
Количество аккумуляторов: 5
Напряжение: 48 В
Номинальная емкость 1 аккумулятора: 6.4 А·ч
Длина аккумуляторного кабеля: 1000 мм
Длина USB-кабеля: 1200 мм
Параметры блока распределения питания:
Вход:
Полная мощность: 10000 В·А
Активная мощность: 10000 Вт
Номинальное напряжение: 220 / 230 / 240 В
Номинальная частота: 50 / 60 Гц
Выход:
Номинальное напряжение: 220 / 230 / 240 В
Номинальная частота: 50 / 60 Гц
Максимальный выходной ток: 63 А
Длина кабеля RJ-45: 1000 мм
Длина кабелей питания: 500 мм
Логистические параметры:
Масса брутто: 45,8 кг
Модуль ИБП:
Масса нетто: 10,5 кг
Габариты: 440х485х85 мм
Батарейный модуль:
Масса нетто: 26,5 кг
Габариты: 440х680х86,5 мм
Блок распределения:
Масса нетто: 2,5 кг
Габариты: 440х85х85 мм
Опции (заказываются отдельно):
Внутренняя сетевая карта SNMP Na+ (2069980)
Рельсы монтажные Na+ RT (2069982)
Батарейный модуль EBM Na+ II RTA 6/10К (2160601)
